GZ型Ø2800mm、Ø3000mm系列煤氣發生爐�。＠�(hào)：200720027795.0 200720027794.6

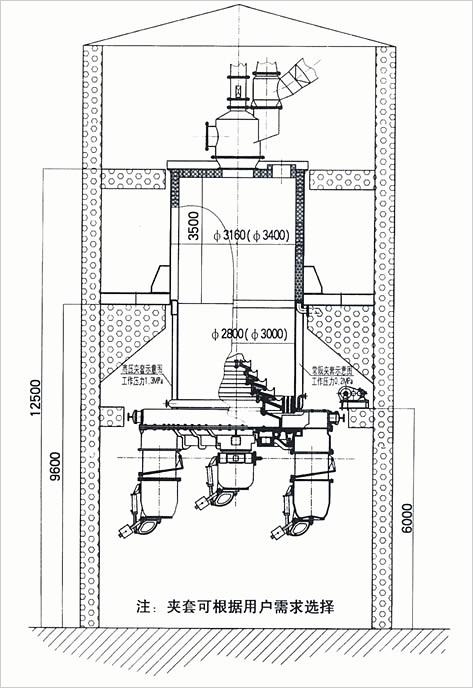

間歇式氣化爐在我國已有70多年的生產使用歷史，其生產工藝和設備在生產過程中邊應用邊發現問題、解決問題，使該爐型不斷完善和升華。我公司生產間歇式煤氣發生爐已有近60年歷史，從最初的Φ1980mm一直發展到現在的Φ2400mm、Φ2650mm、Φ2800mm、Φ3000mm、Φ3300mm、及Φ3600mm，在借鑒國外的技術及自身的創新，率先研制開發出Φ2800mm和Φ3000mm系列煤氣發生爐，該爐型深刻的剖析了其它爐型的優缺點，其結構更合理、更容易操作，同時采用定時、定量自動加煤和不停爐下灰，使煤氣爐真正實現連續生產，是目前技改、擴建的理想設備。 Φ2800mm、Φ3000mm系列煤氣發生爐具有以下優點： 結構合理、框架支撐懸掛式，使?fàn)t下空間變大，便于下渣及設備檢修。 加煤采用定時定量，配置不停爐下灰裝置，實現連續制氣，提高產氣量。 煤氣發生爐高徑比設計為1：2.17，夾套高度2800mm，底盤采用Φ90mm-Φ100mm大鋼球滾動支撐結構，增強了爐子的承載能力，同時采用大模數傳動裝置，有效的克服了煤氣爐因爐況不穩定造成的系統阻力，保證設備的長周期運行，配套爐蓖為七層六邊形，具有耐磨、耐高溫、布風合理、破渣能力強等優點，能滿足煤氣爐的各種工藝條件，加大風室，使布風更均勻。 灰渣過渡區及防流安息角設計合理，灰盤直徑分別為：Φ3200mm、Φ3440mm，安息角≤500，徹底解決了煤氣爐流碳現象。 煤氣發生爐技術參數： 型號 Φ2800mm Φ3000mm 爐膛直徑 Φ2800mm Φ3000mm 爐膛截面積 6．15m2 7．065m2 夾套受熱面積 20．6m2 26m2 氣化強度 1200-1500m3/m2h 1200-1500m3/m2h 進風口直徑 Φ800mm Φ800mm 灰盤轉速 0-1r/h 0-1r/h 產氣量 7500-9500m3/h 9000-11000m3/h 燃料 塊煤、煤球、煤棒
二、風機及閥門配置：
Φ2800mm煤氣爐配C600-1.28風機，Φ3000mm煤氣爐配C700-1.28風機，上行煤氣，煤氣總管，安全閥，吹風氣回收，上、下行蒸汽，煙囪放空閥均采用液壓閘閥，下行煤氣、吹風閥、蒸汽總管采用液壓座板閥，閥門壓力PN0.025Mpa。

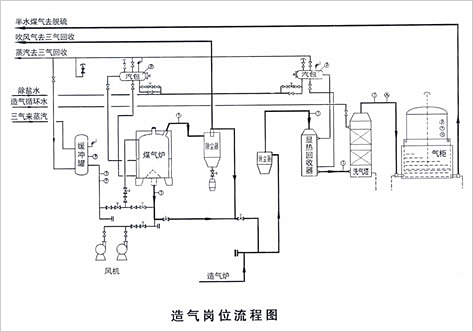

三、煤氣發生爐按工藝特性以四臺爐為一套制氣系統，單系統吹風氣設置一臺總管除塵器，煤氣設置一臺總管除塵器和“一器一塔”（顯熱回收與洗氣塔）。同時設置一套吹風氣回收裝置。
Φ2800mm、Φ3000mm系列煤氣發生爐的合理結構及系統配置，使煤氣爐系統阻力降低，有效的提高了氣化強度，戶氣量力，消耗低，通過各使用單位的實踐證明，是間歇式煤氣爐的一次革命，必將在我國氮肥行業作出巨大貢獻。
|
